Sicherheitshinweise & Warnungen:
Gefahr durch elektrischen Schlag: Installation, Anschluss und Inbetriebnahme dürfen nur durch eine Elektrofachkraft nach den geltenden Errichtungsbestimmungen erfolgen. Vor Arbeiten freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen.
Brandgefahr: Bemessungsstrom, Auslösecharakteristik, Schaltvermögen und Typ müssen zur Anlage und zum Leitungsquerschnitt passen. Falsch ausgewählte Geräte können Brand- oder Personenschäden verursachen.
Fehlerstrom-Schutzeinrichtungen nach der Installation und danach regelmäßig mit der Prüftaste testen.
Bedienungs- und Montageanleitung des Herstellers beachten. Nur bestimmungsgemäß verwenden.
Angaben laut EU-Produktsicherheitsverordnung (GPSR):
Hersteller:
Hager Vertriebsgesellschaft mbH & Co. KG
Zum Gunterstal
66440 Blieskastel
Tel: +49 6842 945 0
E-Mail: info@hager.de

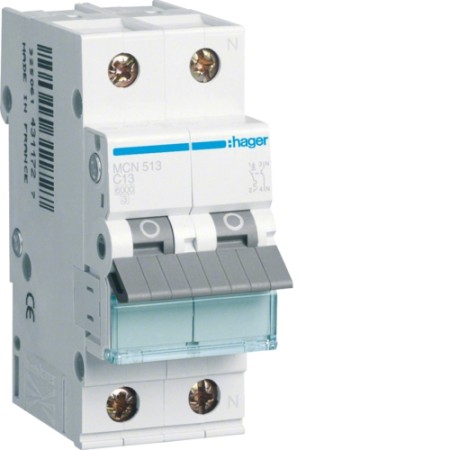

Hager MCN513 LS-Schalter 13A/1pol+N/C 6kA
Leitungsschutzschalter 1polig+N 6kA C-Charakteristik 13A 2 Module Leitungsschutzschalter nach DIN VDE 0641 Teil 11/8.92 , Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzoegertem thermischen Ausloeser fuer Ueberlastschutz und elektromagnetischer Ausloeser fuer Kurzschlussschutz. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung.
Nennstrom: 13 A
Auslösercharakteristik: C
Nennabschaltvermögen: 6 kA
Polanzahl: 2 P
Anzahl Module: 2
Betriebsnennspannung Wechselstrom: 230/400 V
Isolationsspannung: 500 V
Frequenz: 50/60 Hz
Anschlussart: Schraubtechnik
Drehmoment: 2,8Nm
Gesamtverlustleistung unter Nennstrom: 4,2 W
Gerätelebensdauer, elektrische Schaltspiele: 4000
Gerätelebensdauer mechanische Schaltspiele: 20000
Betriebstemperatur: -25 bis 60 °C
Lagerungstemperatur: -25 bis 80 °C
Höhe installiertes Produkt: 83 mm
Breite installiertes Produkt: 35 mm
Tiefe installiertes Produkt: 70 mm
