Sicherheitshinweise & Warnungen:
Gefahr durch elektrischen Schlag: Installation, Anschluss und Inbetriebnahme dürfen nur durch eine Elektrofachkraft nach den geltenden Errichtungsbestimmungen erfolgen. Vor Arbeiten freischalten, gegen Wiedereinschalten sichern und Spannungsfreiheit feststellen.
Brandgefahr: Bemessungsstrom, Auslösecharakteristik, Schaltvermögen und Typ müssen zur Anlage und zum Leitungsquerschnitt passen. Falsch ausgewählte Geräte können Brand- oder Personenschäden verursachen.
Fehlerstrom-Schutzeinrichtungen nach der Installation und danach regelmäßig mit der Prüftaste testen.
Bedienungs- und Montageanleitung des Herstellers beachten. Nur bestimmungsgemäß verwenden.

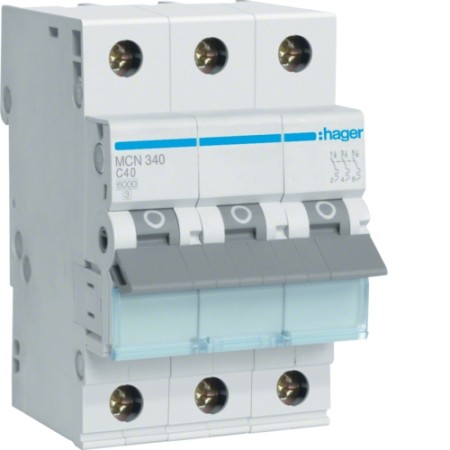

Hager MCN340 LS-Schalter 40A/3pol/C 6kA Leitungsschutzschalter 3polig 6kA C-Charakteristik 40A 3 Module
Leitungsschutzschalter 3 polig 6kA C-Charakteristik 40A 3 Module Leitungsschutzschalter nach DIN VDE 0641 Teil 11/8.92 , Beruehrungsschutz IP2x nach DIN VDE 0106 Teil 100 mit VDE Zeichen. LS mit zeitverzoegertem thermischen Ausloeser fuer Ueberlastschutz und elektromagnetischer Ausloeser fuer Kurzschlussschutz. Geeignet zum nachtraeglichen Anbau von Zusatzeinrichtungen. Beschriftungsmöglichkeit direkt am Gerät und Einzelentnahme aus dem Phasenschienenverbund durch Entriegelung der Hutschienenschnellbefestigung. Nennstrom: 40 A Auslösercharakteristik: C Nennabschaltvermögen: 6 kA Polanzahl: 3 P Anzahl Module: 3 Betriebsnennspannung Wechselstrom: 230/400 V Frequenz: 50/60 Hz
| Nennstrom: | 40 A |
| Auslösercharakteristik: | C |
| Nennabschaltvermögen: | 6 kA |
| Polanzahl: | 3 P |
| Anzahl Module: | 3 |
| Betriebsnennspannung Wechselstrom: | 230/400 V |
| Isolationsspannung: | 500 V |
| Frequenz: | 50/60 Hz |
| Anschlussart: | Schraubtechnik |
| Drehmoment: | 2,8Nm |
| Gesamtverlustleistung unter Nennstrom: | 16,9 W |
| Gerätelebensdauer, elektrische Schaltspiele: | 4000 |
| Gerätelebensdauer mechanische Schaltspiele: | 20000 |
| Betriebstemperatur: | -25 bis 60 °C |
| Lagerungstemperatur: | -25 bis 80 °C |
| Höhe installiertes Produkt: | 83 mm |
| Breite installiertes Produkt: | 52,5 mm |
| Tiefe installiertes Produkt: | 70 mm |
