Safety information & warnings:
Risk of electric shock: Installation, connection and commissioning may only be carried out by a qualified electrician in accordance with the applicable installation regulations. Before working, disconnect the supply, secure it against reconnection and verify that it is de-energised.
Risk of fire: Rated current, tripping characteristic, breaking capacity and type must match the installation and the cable cross-section. Incorrectly selected devices may cause fire or personal injury.
Test residual current devices with the test button after installation and regularly thereafter.
Observe the manufacturer's operating and installation instructions. Use only as intended.
Angaben laut EU-Produktsicherheitsverordnung (GPSR):
Hersteller:
Eaton Industries (Austria) GmbH
Eugenia 1 A-3943 Schrems
Tel.: +43 (0) 50868 - 0
infoaustria@eaton.com

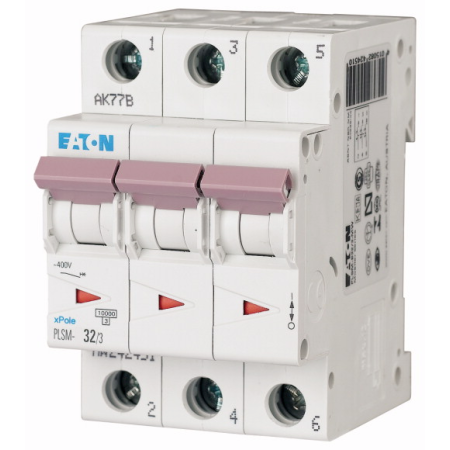

Eaton PLSM-C32/3-MW LS switch 32A/3pol/C 242477
|
Auslösecharakteristik
|
C | ||
|
Polzahl (gesamt)
|
3 | ||
|
Anzahl der abgesicherten Pole
|
3 | ||
|
Bemessungsstrom
|
A | 32 | |
|
Bemessungsspannung
|
V | 400 | |
|
Bemessungsschaltvermögen Icn nach EN 60898 bei 230 V
|
kA | 10 | |
|
Bemessungsschaltvermögen Icn nach EN 60898 bei 400 V
|
kA | 10 | |
|
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 230 V
|
kA | 0 | |
|
Bemessungsschaltvermögen Icu nach IEC 60947-2 bei 400 V
|
kA | 0 | |
|
Spannungsart
|
AC | ||
|
Energiebegrenzungsklasse
|
3 | ||
|
Frequenz
|
Hz | 50 - 60 | |
|
Mitschaltender Neutralleiter
|
nein | ||
|
Geeignet für Unterputz-Installation
|
nein | ||
|
Überspannungskategorie
|
3 | ||
|
Verschmutzungsgrad
|
2 | ||
|
Breite in Teilungseinheiten
|
3 | ||
|
Einbautiefe
|
mm | 70.5 | |
|
Zusatzeinrichtungen möglich
|
ja | ||
|
Schutzart (IP)
|
IP20 |
