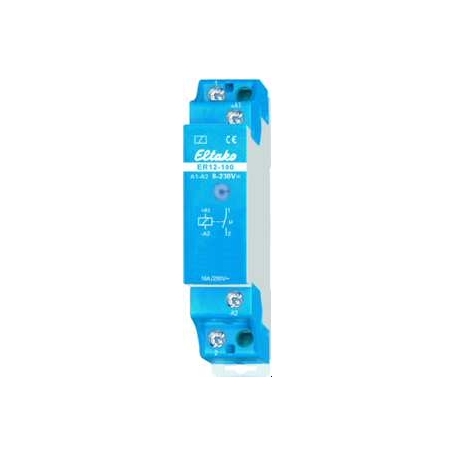

Eltako ER12 DX-UC Καθολικό ρελέ

Ρελέ για τοποθέτηση σε ράγες στήριξης DIN-EN60715 TH35. Μέσω ενσωματωμένου δισταθερού ρελέ δεν υπάρχουν θερμικές απώλειες, DX=Eltako-τεχνολογία Duplex, λειτουργία στη διέλευση μηδενός του ημιτονοειδούς κύματος μιας τάσης ελέγχου 230V, χαμηλό θόρυβο διακοπής, ένδειξη ενεργοποίησης με LED, ενσωματωμένη δίοδος αποφόρτισης/σβέσης (A1 = +, A2 = -). Ρελέ. Χωρίς κατανάλωση σε αναμονή. Η πλέον σύγχρονη υβριδική τεχνολογία συνδυάζει τα πλεονεκτήματα φθοράς-ελεύθερης ηλεκτρονικής ενεργοποίησης με την υψηλή ισχύ των ειδικών ρελέ. Για τούτο απλώς συνδέστε τον αγωγό N στην κλέμα (N) και τον L στο 1 (L). Αυτό έχει ως αποτέλεσμα κατανάλωση σε αναμονή μόλις 0.1 Watt. Εάν η επαφή χρησιμοποιείται για τον έλεγχο συσκευών διακοπής που οι ίδιες δεν διακόπτουν στη διέλευση μηδενός, το (N) δεν πρέπει να συνδεθεί, διότι η πρόσθετη καθυστέρηση σύμπλεξης θα έχει το αντίθετο αποτέλεσμα. Πολύ χαμηλός θόρυβος διακοπής. Ένδειξη ενεργοποίησης με LED. Η διάταξη ακροδεκτών σύνδεσης είναι ταυτόσημη με το ηλεκτρομηχανικό ρελέ R12-100-. Χάρη στη χρήση δισταθερού ρελέ δεν υπάρχει απώλεια ισχύος πηνίου ακόμη και στην ενεργοποιημένη κατάσταση και δεν προκαλείται θέρμανση. Η επαφή του ρελέ μπορεί κατά την ενεργοποίηση να είναι ανοιχτή ή κλειστή και συγχρονίζεται στην πρώτη λειτουργία. Αυτό το ρελέ δεν είναι κατάλληλο για ανατροφοδότηση με την τάση ελέγχου ενός ροοστάτη. Η ηλεκτρονική δεν έχει δική της τροφοδοσία και επομένως δεν έχει κατανάλωση σε αναμονή. Μόνο με το κλείσιμο της επαφής ελέγχου ενεργοποιείται ο μικροελεγκτής, ο οποίος μετακινεί το δισταθερό ρελέ στη σωστή κατεύθυνση. Με το άνοιγμα της επαφής ελέγχου ή με πτώση της τάσης ελέγχου γίνεται επαναφορά. TLE: 1 Αριθμός επαφών ως κλείνοντες: 1 Ονομαστική τάση τροφοδοσίας ελέγχου Us σε AC 50 Hz: 8 - 230 V
