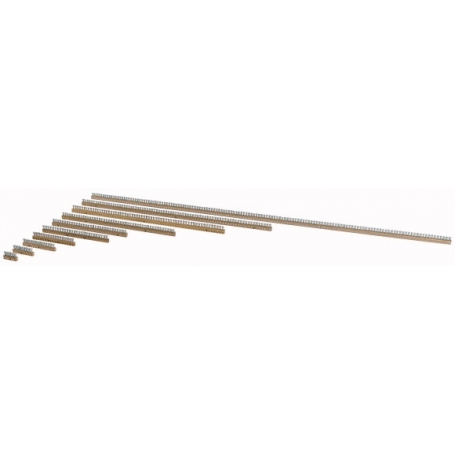

Eaton KLM ράγα ακροδεκτών 1000mm 275452
Ράγα σύνδεσης (63A) από ορείχαλκο, όταν χρησιμοποιείται ως ράγα PE γίνεται άμεση τοποθέτηση στον πίνακα, ως ράγα αγωγού N η τοποθέτηση γίνεται με φορέα ακροδεκτών KT-3/KT-5
| Αριθμός πόλων | 1 | Ονομαστικό ρεύμα | 63 A |
| Τύπος σύνδεσης | βιδωτή | Τρόπος τοποθέτησης | με βίδα |
| Αριθμός εισόδων | 2 | Αριθμός εξόδων | 140 |
| Κατάλληλο για στερεούς αγωγούς | Ναι | Κατάλληλο για πολύκλωνους αγωγούς | Ναι |
| Κατάλληλο για λεπτόκλωνα αγωγούς | Ναι | Κατάλληλο για λεπτόκλωνα αγωγούς χωρίς θήκη άκρου | Όχι |
| Κατάλληλο για εξαιρετικά λεπτόκλωνα αγωγούς | Όχι | Κατάλληλο για εξαιρετικά λεπτόκλωνα αγωγούς χωρίς θήκη άκρου | Όχι |
| Διατομή αγωγού (είσοδος) | 1.5..16 mm² | Διατομή αγωγού (έξοδος) | 1.5..16 mm² |
| Διατομή αγωγού (είσοδος) AWG | 0..0 | Διατομή αγωγού (έξοδος) AWG | 0..0 |
| Προστατευμένο από επαφή | Όχι | Ύψος | 10 mm |
| Πλάτος | 8 mm | Βάθος | 995 mm |
